適用于不侵蝕銅合金的氣態干燥介質。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

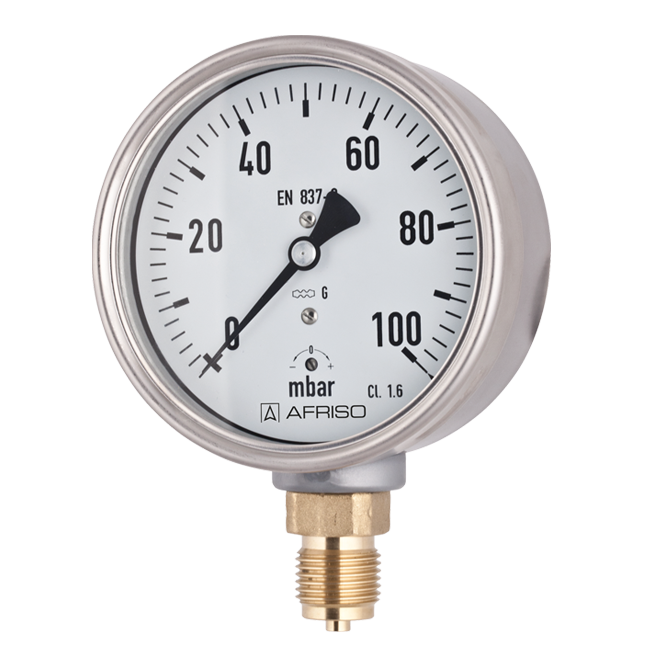

型號

D4

公稱直徑

63 - 100 - 160

精度等級

量程

NG 63-100 0/2.5到 0/100 KPa

NG 160 0/0.6到 0/100 KPa

和相應的真空和混合壓力量程，所有量程均有過壓保護

負載能力

靜態負載：滿量程

動態負載：0.9 x 滿量程

瞬時壓力峰值：1.3 x 滿量程

工作溫度

介質溫度： T_max= +60 ℃

環境溫度： T_min= -20 ℃;  T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.6%/10K

溫度下降：約±0.6%/10K

滿量程的百分比值

防護等級

NG 63/ 80 IP 33 (EN 60529)

NG 100 IP 54 (EN 60529)

過程連接

銅合金，徑向或軸向同心

NG 63 G1/4B – SW14

NG 100-160 G1/2B – SW22 (EN 837-3/7.3)

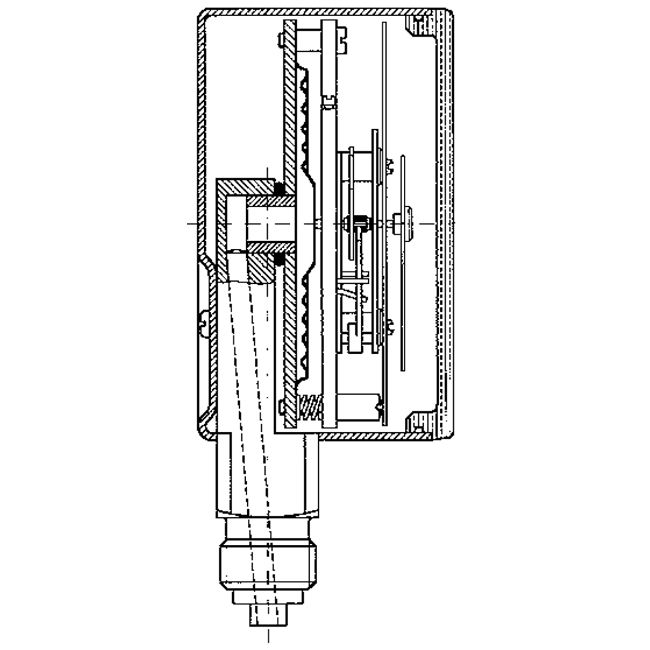

測量元件

膜盒，鈹銅合金

機芯

銅合金

零位校正

從正面

密封

NBR (Perbunan)

表盤

鋁，白色

刻度和數字為黑色

指針

鋁，黑色

表殼

不銹鋼 304

卡扣式罩圈

不銹鋼 304

視窗

儀表玻璃

面板安裝式儀表(D431/451)：塑料 (PMMA)
